酸洗槽的规划主要分为三个部分：槽体结构规划、酸洗槽加热规划以及酸雾处理规划。

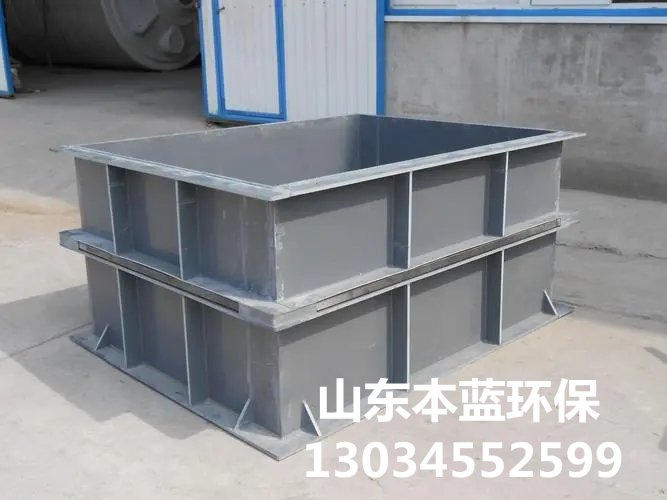

一、槽体结构规划

根据槽体尺度对槽子进行水平加强筋、笔直加强筋和槽底支撑筋的分割，并依照强度和刚度要求验算槽底和槽壁的板厚，使分割的尺度能满意板厚4mm 的要求。然 后，根据分割的尺度，依照强度和刚度要求别离计算水平加强筋、笔直加强筋和槽底支撑筋的断面系数和惯性矩。***终，对照各种型钢的断面系数和惯性矩，挑选合适的型钢。

二、酸洗槽加热规划

酸洗槽液体的加工选用选用塑料王毛细管换热器，加热热源***于85摄氏度的热水（热水则由蒸汽加温）。塑料王毛细管换热器竖直放置于酸洗槽内壁侧，将热水打入换热器的毛细管内，在管壁传导的效果下，敏捷平稳地加热酸洗液，冷却后的冷凝水从毛细管内导出酸洗槽体。

三、酸雾处理规划

在酸洗加工过程中，经过加温的酸洗液体会产生酸雾。为确保生产环境的安全性和环保性，有必要从槽体规划过程中做***结构性防雾和防溢。以下几点为槽体规划的防酸雾办法：

1）酸洗和其后面的两个工艺安置为酸洗支线置于辅房内。辅房有必要做成酸洗棚体，辅房内壁板选用6mm 厚的PP 塑料板密封制造。辅房内一切走道钢板外表再涂敷3mm 厚的玻璃钢，防止酸蚀。

2）在酸洗槽工件进出口处，设置有仿形门洞，并设有风幕体系，尽量减少酸洗槽酸雾外溢。

3）在酸洗支线的进、出口处设置有送风体系，防止酸洗棚体内酸气外溢至主线设备。

4）酸洗废气经过酸雾净化塔中和净化后达标排放。

5）酸洗槽输送机水平轨迹和上下坡段选用防腐办法，杜***了酸雾对输送机的腐蚀影响。
